高密度聚乙烯结构壁热态缠绕管(克拉管)是一种新型异形结构壁管材,采用高密度聚乙烯热缠绕成型工艺制成。产品以高密度聚乙烯树脂(HDPE)为原料,以PP或PE波纹管做辅助支撑管,采用热缠绕成型工艺生产的高密度聚乙烯大口径缠绕增强管。因为这种管道Z初由国内公司从德国克拉公司引进,所以在国内俗称这种管为克拉管。这种管道在中国的正式名字是:高密度聚乙烯结构壁热态缠绕管,国家标准为GB/T 19472. 2-2004 B型结构壁管。该产品是一种环保安全型产品,具有重量轻、承压能力强、接口质量高、寿命长、耐腐蚀、环刚度高、施工方便等优点,广泛应用于城市供水、排水、远距离输水及农田水利灌溉等工程。口径从DN300-DN4000,管材重量轻,整体柔性好,是目前埋地排污排水首选的主要管材。克拉管优点:原材料高密度聚乙烯(PE-80或者PE-100),无规共聚聚丙烯(PP-R),无规共聚聚丙烯(PP-R),均聚聚丙烯(PP-H)阻燃聚丙烯PP-S。

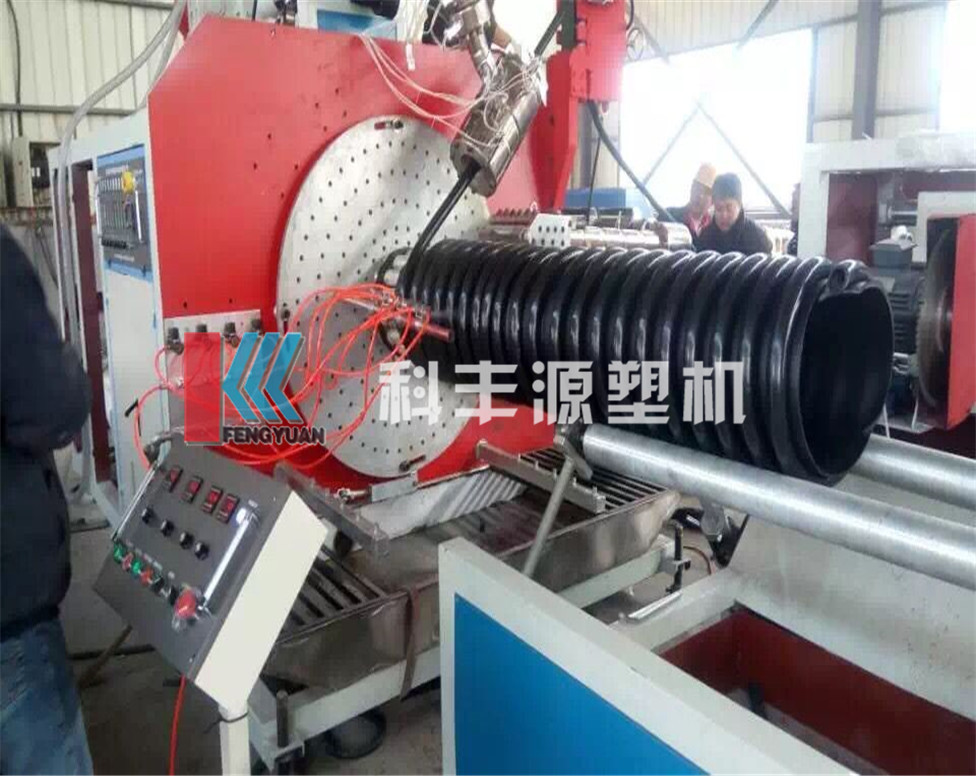

克拉管生产线生产的管材直径
克拉管的直径可以从300mm到4000mm,两相邻规格的管材直径可相差100mm. 克拉管的公称直径为管材的内径,因此在管材的环刚度或者壁厚变化时,管材的内径不变,从而保证水流量不受影响。管材结构
克拉管的公称长度一般为6米,克拉管管身分为三部分,第一部分为承口,第二部分为管材主体,第三部分为插口。这三部分都是在线一次性成型。每一部分的厚度都可以根据工程需求灵活生产,因而管材的整体强度非常高。
克拉管的承口处为锥形内径,插口处为锥形外径,这种结构可以保证在采用电熔连接时,两根管子将会被牢牢的焊接在一起而没有任何的缝隙。管壁结构
克拉管的水接触层的厚度可从2mm做到300mm,因而克拉管可以做为排污排水或者供水管。考虑到管材的可靠性及施工,建议水平层的壁厚Z小为4mm.
克拉管的承重层可根据工程要求采用多种管壁结构来增强环刚度。这些管壁结构在增加环刚度的同时减轻了管材的重量,节省了材料。管材的环刚可以从2KN/M2到32KN/M2。
管材优点
1、优异的物理性能。高密度聚乙烯有很好的刚性、强度,也有很好的柔性、耐蠕变性,而且较高密度聚乙烯更有热熔连接性能优良的特点,有利于塑料管的安装。
2、耐腐蚀,使用寿命长,在我国沿海地区,地下水位偏高,土地湿度大,而PE管可耐多种化学介质的侵蚀,不需防腐处理。此外,它也不会促进藻类、细菌或真菌生长,使用寿命达100年。
3. 热态缠绕成型熔缝质量高,从挤塑机口模挤出的处于熔融状态的平料带和包覆料带,按预定的位置均匀的缠绕在加热的滚筒模具上,保证了结构壁管熔接缝质量,管材采用风冷却,材料冷却均匀。特别是结构设计中平料带的熔接缝被料带包覆支撑管所覆盖,提高了制品整体的抗外压能力。 管材的水平层与加强结构层在熔融状态下熔接,熔缝质量高,没有内应力,管材的整体强度高。
4、环柔性
塑料管属于柔性管,在受外压负荷时,柔性管和刚性管的承受负载的机理是完全不同的。柔性管在受压破坏之前,可以有较大的变形,而刚性管在受外压破坏之前不可能有较大变形。当刚性管受外压时,负载完全经过管材壁传递到底部的管床上,在管材壁内产生弯矩,随着管材直径加大,管壁的弯矩和应力急剧加大,所以大直径的混凝土排水管常常需加钢筋:而柔性管在受压破坏前先变形— 横向外扩,管材周围的回填土壤可以起到阻止柔性管变形和外扩的作用,外压负载就被传递和分摊到周围的回填土中去了。所以,在同样外压负载下柔性管管壁内的应力较小,它和周围的回填土共同承受负载,管土共同作用。因此,塑料埋地排水管不需和刚性混凝土管一样的强度和刚度,在合理的刚度下,是完全可以达到使用要求的,这一点已被欧洲发达国家的应用实践所证实阴。
